本實用新型涉及注塑設備技術領域，具體為一種帶有混合注塑原料的注塑機。

　　背景技術：

　　注塑機是將熱塑性塑料或熱固性塑料利用塑料成型模具制成各種形狀的塑料制品的主要成型設備，能加熱塑料，對熔融塑料施加高壓，使其射出而充滿模具型腔。傳統的注塑機上料由人工定量上料，需要將不同的原料按照一定的配比定量輸送到注塑機中，人工稱量混合隨機性比較強，影響注塑模具的質量，效率低下，浪費人力成本，為此，我們提出一種帶有混合注塑原料的注塑機。

　　技術實現要素：

　　本實用新型的目的在于提供一種帶有混合注塑原料的注塑機，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種帶有混合注塑原料的注塑機，包括混料筒，混料筒底部連接注塑機本體，混料筒頂部安裝有電機，電機輸出端延伸至混料筒內部安裝有攪拌裝置，混料筒左右兩側外壁均安裝有送料裝置，送料裝置底部中間安裝有電動伸縮桿，送料裝置前后兩端靠近的一側均滑動有連接弧形支柱，弧形支柱內壁連接在混料筒前后兩端外壁上，弧形支柱底部和電動伸縮桿底部均連接在注塑機本體頂部。

　　優選的，送料裝置底部設置有圓環板，圓環板內側抵接混料筒外壁，圓環板外側頂部安裝有曲面板，曲面板為透明塑料曲面板，曲面板外壁設置有刻度，圓環板前后兩側頂部均安裝有斜面板，曲面板前后兩端分別和兩組斜面板連接。

　　優選的，攪拌裝置包括中間的轉桿，轉桿外壁等距離安裝有一組轉動刀片和一組轉動刷，一組轉動刷包括兩組刷柄，兩組刷柄分別設置在轉桿的左右兩側，刷柄遠離轉桿的一端安裝有不銹鋼刷毛。

　　優選的，斜面板遠離曲面板的一側均安裝有滑塊，弧形支柱左右兩側安裝有和滑塊配合的滑槽。

　　優選的，混料筒頂部中間安裝有蓋板，電機安裝于蓋板頂部中間，混料筒左右兩側外壁頂部開設有和送料裝置配合的弧形槽口。

　　優選的，曲面板外壁頂部均安裝有固定塊，固定塊上開設有方槽，方槽內部設置有豎桿，兩組豎桿頂部之間固定安裝有橫桿，橫桿底部左右兩側均設置有支撐桿，支撐桿底部均連接蓋板。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型設計新穎，結構性強，通過將兩種注塑原料分別放入兩組送料裝置的內部，然后開啟電動伸縮桿，使得送料裝置通過滑塊在弧形支柱上向上滑動，當送料裝置滑動到混料筒上的弧形槽口的位置時，送料裝置內部的注塑原料通過弧形槽口，進入到混料筒內部，接著開啟電機，攪拌裝置開始攪拌兩種注塑原料，最后攪拌好的注塑原料進入到注塑機本體內部，進行下一步加工，方便簡單，免去大量人力勞動，通過控制電動伸縮桿，就可以控制倒入注塑原料的比例，提高了注塑模具的質量；通過設置透明且?guī)в锌潭鹊那姘?，使得人員可以觀察送料裝置內部注塑原料的分量，方便及時補充，同時可以精確控制注塑原料分量。

　　附圖說明

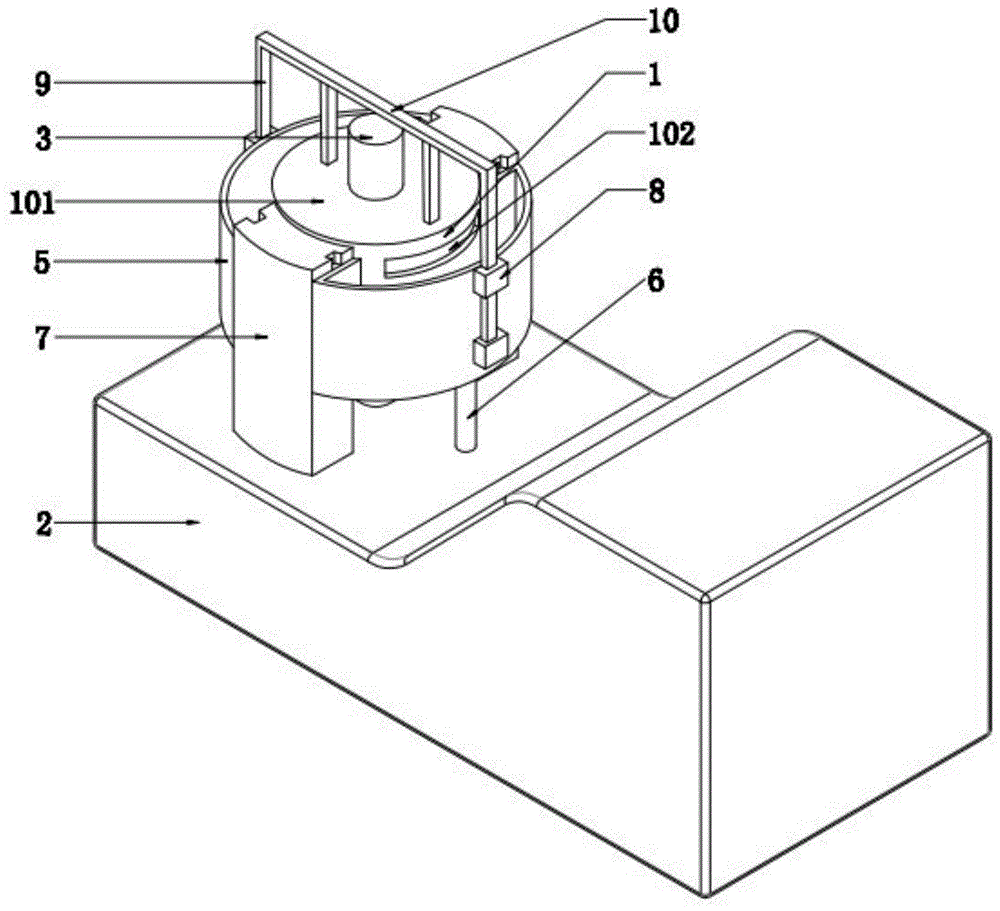

　　圖1為本實用新型結構示意圖；

　　圖2為本實用新型攪拌裝置結構示意圖；

　　圖3為本實用新型送料裝置結構示意圖。

　　圖中：1、混料筒；101、蓋板；102、弧形槽口；2、注塑機本體；3、電機；4、攪拌裝置；41、轉桿；42、轉動刀片；43、轉動刷；5、送料裝置；51、圓環板；52、曲面板；53、斜面板；54、滑塊；6、電動伸縮桿；7、弧形支柱；8、固定塊；9、豎桿；10、橫桿。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

　　請參閱圖1-3，本實用新型提供一種技術方案：一種帶有混合注塑原料的注塑機，包括混料筒1，混料筒1底部連接注塑機本體2，混料筒1頂部安裝有電機3，電機3輸出端延伸至混料筒1內部安裝有攪拌裝置4，混料筒1左右兩側外壁均安裝有送料裝置5，可根據實際需要，設置多組送料裝置5，送料裝置5底部中間安裝有電動伸縮桿6，兩組電動伸縮桿6之間并無聯系，可根據需要，同時將一組電動伸縮桿6伸展，另一組電動伸縮桿6收縮，當電動伸縮桿6伸展到極致時，送料裝置5底部弧形槽口102底部平齊，當電動伸縮桿6收縮到最小高度時，送料裝置5上的滑塊54底部抵接弧形支柱7上的限位塊頂部，送料裝置5前后兩端靠近的一側均滑動有連接弧形支柱7，弧形支柱7內壁連接在混料筒1前后兩端外壁上，弧形支柱7底部和電動伸縮桿6底部均連接在注塑機本體2頂部，本文中，出現的電器元件均與外界的主控器及220v市電電性連接，并且主控器為計算機等起到控制的常規已知設備。

　　其中，送料裝置5底部設置有圓環板51，圓環板51內側抵接混料筒1外壁，圓環板51內側弧度和混料筒1外壁弧度配合，使得貼合的緊密，注塑原料不會掉落，圓環板51外側頂部安裝有曲面板52，曲面板52為透明塑料曲面板，人員可以觀察送料裝置5內部注塑原料的分量，方便及時補充，曲面板52外壁設置有刻度，設置刻度，方便人員可以更加精確的調配注塑原料的分量比例，圓環板51前后兩側頂部均安裝有斜面板53，曲面板52前后兩端分別和兩組斜面板53連接；

　　攪拌裝置4包括中間的轉桿41，轉桿41外壁等距離安裝有一組轉動刀片42和一組轉動刷43，一組轉動刷43包括兩組刷柄，兩組刷柄分別設置在轉桿41的左右兩側，刷柄遠離轉桿41的一端安裝有不銹鋼刷毛，通過這樣的設置，使得攪拌裝置4可以將混料筒1內部的注塑原料混合的更加均勻，提高了注塑模具的質量；

　　斜面板53遠離曲面板52的一側均安裝有滑塊54，弧形支柱7左右兩側安裝有和滑塊54配合的滑槽，滑塊54和斜面板53高度一致，滑槽底部設置有限位塊，防止送料裝置5掉落；

　　混料筒1頂部中間安裝有蓋板101，電機3安裝于蓋板101頂部中間，混料筒1左右兩側外壁頂部開設有和送料裝置5配合的弧形槽口102，當送料裝置5內部的注塑原料的高度高于弧形槽口102時，注塑原料可以通過弧形槽口102進入到混料筒1內部；

　　曲面板52外壁頂部均安裝有固定塊8，固定塊8上開設有方槽，方槽內部設置有豎桿9，豎桿9外徑小于方槽內徑，豎桿9底部設置有擋塊，擋塊外徑比方槽內徑大，兩組豎桿9頂部之間固定安裝有橫桿10，橫桿10底部左右兩側均設置有支撐桿，支撐桿底部均連接蓋板101，在實際生產中，有時需要兩種注塑原料的量不一樣多，當一組送料裝置5內部的注塑原料倒入混料筒1內部的分量已經足夠時，通過控制開關控制該組電動伸縮桿6，使得該組送料裝置5底部的電動伸縮桿6收縮，該組送料裝置5向下滑動，使得該組送料裝置5內部的注塑原料高度位置底于弧形槽口102，不能進入到混料筒1內部，設置橫桿10和豎桿9，使得送料裝置5在滑動的更加平穩，不易脫軌，增加了裝置的穩定性。

　　工作原理：在使用時，首先人員將兩種注塑原料分別放入兩組送料裝置5的內部，然后開啟電動伸縮桿6，使得送料裝置5通過滑塊54在弧形支柱7上向上滑動，當送料裝置5滑動到混料筒1上的弧形槽口102的位置時，送料裝置5內部的注塑原料通過弧形槽口102，進入到混料筒1內部，接著開啟電機3，攪拌裝置4開始攪拌兩種注塑原料，最后攪拌好的注塑原料進入到注塑機本體2內部，進行加工。

　　盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

　　技術特征：

　　1.一種帶有混合注塑原料的注塑機，包括混料筒(1)，其特征在于：混料筒(1)底部連接注塑機本體(2)，混料筒(1)頂部安裝有電機(3)，電機(3)輸出端延伸至混料筒(1)內部安裝有攪拌裝置(4)，混料筒(1)左右兩側外壁均安裝有送料裝置(5)，送料裝置(5)底部中間安裝有電動伸縮桿(6)，送料裝置(5)前后兩端靠近的一側均滑動有連接弧形支柱(7)，弧形支柱(7)內壁連接在混料筒(1)前后兩端外壁上，弧形支柱(7)底部和電動伸縮桿(6)底部均連接在注塑機本體(2)頂部。

　　2.根據權利要求1所述的一種帶有混合注塑原料的注塑機，其特征在于：送料裝置(5)底部設置有圓環板(51)，圓環板(51)內側抵接混料筒(1)外壁，圓環板(51)外側頂部安裝有曲面板(52)，曲面板(52)為透明塑料曲面板，曲面板(52)外壁設置有刻度，圓環板(51)前后兩側頂部均安裝有斜面板(53)，曲面板(52)前后兩端分別和兩組斜面板(53)連接。

　　3.根據權利要求1所述的一種帶有混合注塑原料的注塑機，其特征在于：攪拌裝置(4)包括中間的轉桿(41)，轉桿(41)外壁等距離安裝有一組轉動刀片(42)和一組轉動刷(43)，一組轉動刷(43)包括兩組刷柄，兩組刷柄分別設置在轉桿(41)的左右兩側，刷柄遠離轉桿(41)的一端安裝有不銹鋼刷毛。

　　4.根據權利要求1或2所述的一種帶有混合注塑原料的注塑機，其特征在于：斜面板(53)遠離曲面板(52)的一側均安裝有滑塊(54)，弧形支柱(7)左右兩側安裝有和滑塊(54)配合的滑槽。

　　5.根據權利要求1所述的一種帶有混合注塑原料的注塑機，其特征在于：混料筒(1)頂部中間安裝有蓋板(101)，電機(3)安裝于蓋板(101)頂部中間，混料筒(1)左右兩側外壁頂部開設有和送料裝置(5)配合的弧形槽口(102)。

　　6.根據權利要求2或5所述的一種帶有混合注塑原料的注塑機，其特征在于：曲面板(52)外壁頂部均安裝有固定塊(8)，固定塊(8)上開設有方槽，方槽內部設置有豎桿(9)，兩組豎桿(9)頂部之間固定安裝有橫桿(10)，橫桿(10)底部左右兩側均設置有支撐桿，支撐桿底部均連接蓋板(101)。

　　技術總結

　　本實用新型公開了注塑設備技術領域的一種帶有混合注塑原料的注塑機，包括混料筒，混料筒底部連接注塑機本體，混料筒頂部安裝有電機，電機輸出端延伸至混料筒內部安裝有攪拌裝置，混料筒左右兩側外壁均安裝有送料裝置，送料裝置底部中間安裝有電動伸縮桿，送料裝置前后兩端靠近的一側均滑動有連接弧形支柱，弧形支柱內壁連接在混料筒前后兩端外壁上，本實用新型設計新穎，操作簡單，免去大量人力勞動，通過控制電動伸縮桿，就可以控制倒入注塑原料的比例，提高了注塑模具的質量；通過設置透明且?guī)в锌潭鹊那姘澹沟萌藛T可以觀察送料裝置內部注塑原料的分量，方便及時補充，同時可以精確控制注塑原料分量。
